Pašlaik ir daudz viedo spuldžu, kuras var vadīt, izmantojot mobilo lietotni vai izmantojot noteiktus virtuālos palīgus, izmantojot balss komandas. Viedā māja jeb viedā māja ir modē, un, ja vēlaties sākt uzzināt, kā darbojas šīs sistēmas, varat izveidot savu blāvāks mājās.
Ar to jūs varat kontroles intensitāte lampas vai spuldzes, lai radītu vēlamo atmosfēru. Lielāka intensitāte lasot, studējot utt., Un mazāk, lai radītu viesmīlīgāku atmosfēru, kad vēlaties atpūsties ...
Kas ir dimmer vai dimmer?
Un blāvāksjeb gaismas intensitāte ir ierīce, kas var kontrolēt spriegumu, pamatojoties uz sprieguma regulatoriem vai triakiem. Tas maina spriegumu, kas sasniedz spuldzi, un tā intensitāte svārstīsies atkarībā no barošanas sprieguma. Piemēram, šajā gadījumā es parādīšu regulatoru, kas man jau sen bija jāsamontē projektam elektronikas kursā.
Tas ir vienkārši, lēti un to var izmantot kopā jebkura parastā spuldze. Lai to izveidotu, šeit ir instrukcijas ...
Materiāli
Kas jums bs nepiecieams šim DIY projektam, ir makernieka un materiāli viegli atrast, piemēram:
- [amazon saite="B0019R9GGM" nosaukums="Bifilar vara kabelis" /] elektroapgādei.
- [amazon link="B01NCJ2XE7" title="Spraudnis" /], lai to pievienotu jebkurai kontaktligzdai strāvas padeves nodrošināšanai.
- [amazon link="B07Z6CC2KT" title="Stikla drošinātājs" /] 5A, diagrammā apzīmēts ar F. Pēc izvēles varat izmantot drošinātāja turētāju, lai atvieglotu drošinātāja nomaiņu, lai gan to var arī tieši pielodēt.
- [amazon link="B00KB92314" title="Isolation Box" /] vai [amazon link="B00I0OA1AM" title="iebūvētai montāžai" /]. Varat to arī izdrukāt 3D formātā, ja jums ir printeris, vai izgatavot no koka utt. Tas kalpos kā atbalsts un izolācija shēmai.
- [amazon link="B07DJZPX32" title="Iespiedshēmas plate" /], lai to iegravētu ar atbilstošu shēmu vai [amazon link="B075NFLY4Y" title="maizplates plate" /].
- [amazon saite="B00SUXTMX0" nosaukums="BT137 Triac" /] un [amazon saite="B0828VC158" nosaukums="triac siltuma izkliedētājs" /].
- [amazon saite=»B07TM9T48S» nosaukums=»Diac BR100 vai līdzvērtīgs» /].
- 2x 39nF / 250v poliestera kondensatori (C1 un C4). Un vēl 2x 22nF / 250v poliestera kondensatori (C2 un C3).
- Lineārais potenciometrs [amazon link="B089B5ZBL3" title="470KΩ" /] (P1) kalpos kā izpildmehānisms intensitātes manuālai regulēšanai.
- Rezistors [amazon link="B07M5HGCYV" title="12KΩ" /] 0,5 W (R1) un vēl viens rezistors [amazon link="B07M95RXZB" title="100Ω" /] 0,5 W (R2).
- Droseles spole ar ferītu (L).
- [amazon saite="B087B57Y9X" nosaukums="Savienojošais savienotājs" /]izejas (S) un ieejas (E) savienošanai.
- Alvas lodāmurs (ja jūs neizmantojat maizes dēli).
- Stieples noņēmējs.
Būvniecība
Ar to visu jums ir jāģenerē sekojošais elektriskā ķēde:

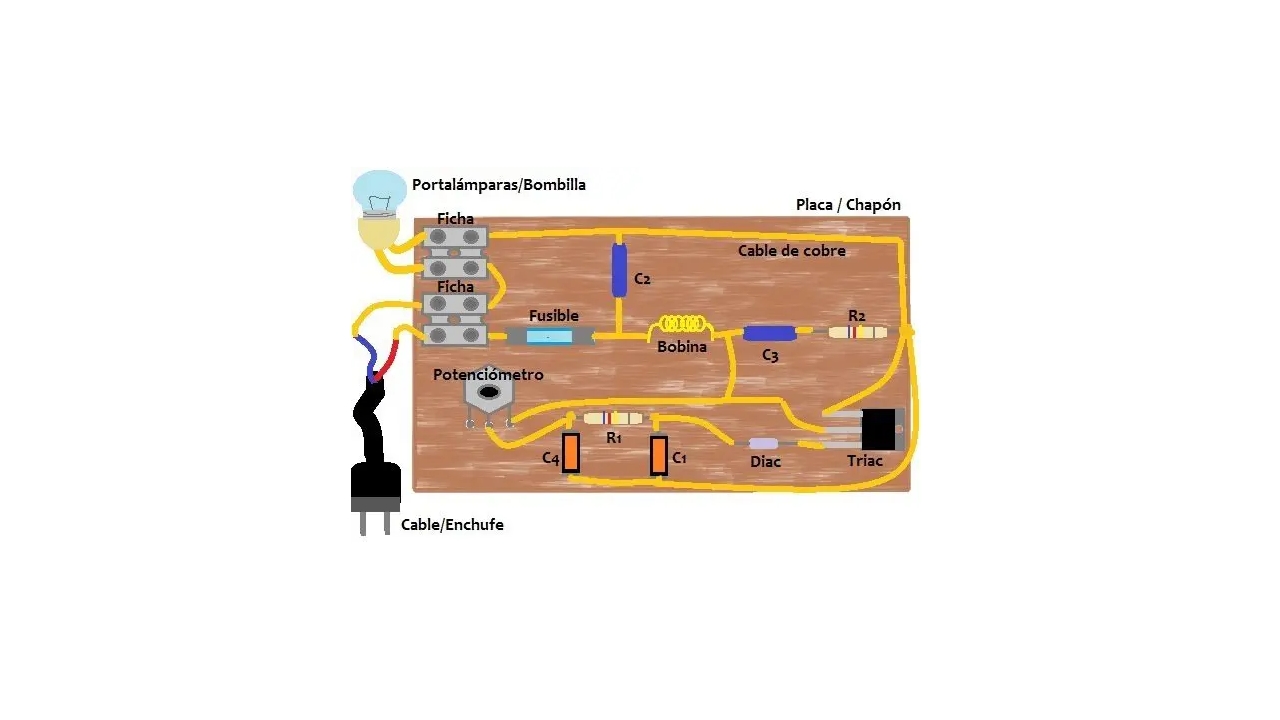

Kad viss ir savienots, rezultāts tam vajadzētu būt apmēram šādam:
Un darbojas jums vajadzētu iegūt šādu rezultātu:
Īstenošana ar Arduino
Tagad, ja vēlaties saglabāt komponentus y izmantojiet arduino Lai padarītu gaismu aptumšojošāku, to var izdarīt arī vienkārši. Patiesībā viņi pārdod [amazon link="B06Y1GVG26" title="LED aptumšošanas moduļus maiņstrāvai līdz 240 V" /], piemēram, šo, lai jums būtu vieglāk. Tā uzstādīšana ir vienkārša…
līdz padarīt mūsu blāvāku vai blāvāku, ar Arduino, to var izdarīt daudzos veidos. Lai izveidotu šo projektu, jūs pat varat izmantot daudzus no iepriekšējās shēmas elementiem:
Varat izmantot modulis:
Jūs pat varat izmantot WiFi modulis lai izveidotu gudru gaismu ...
Kā redzat, izredzes to ir diezgan daudz ...
